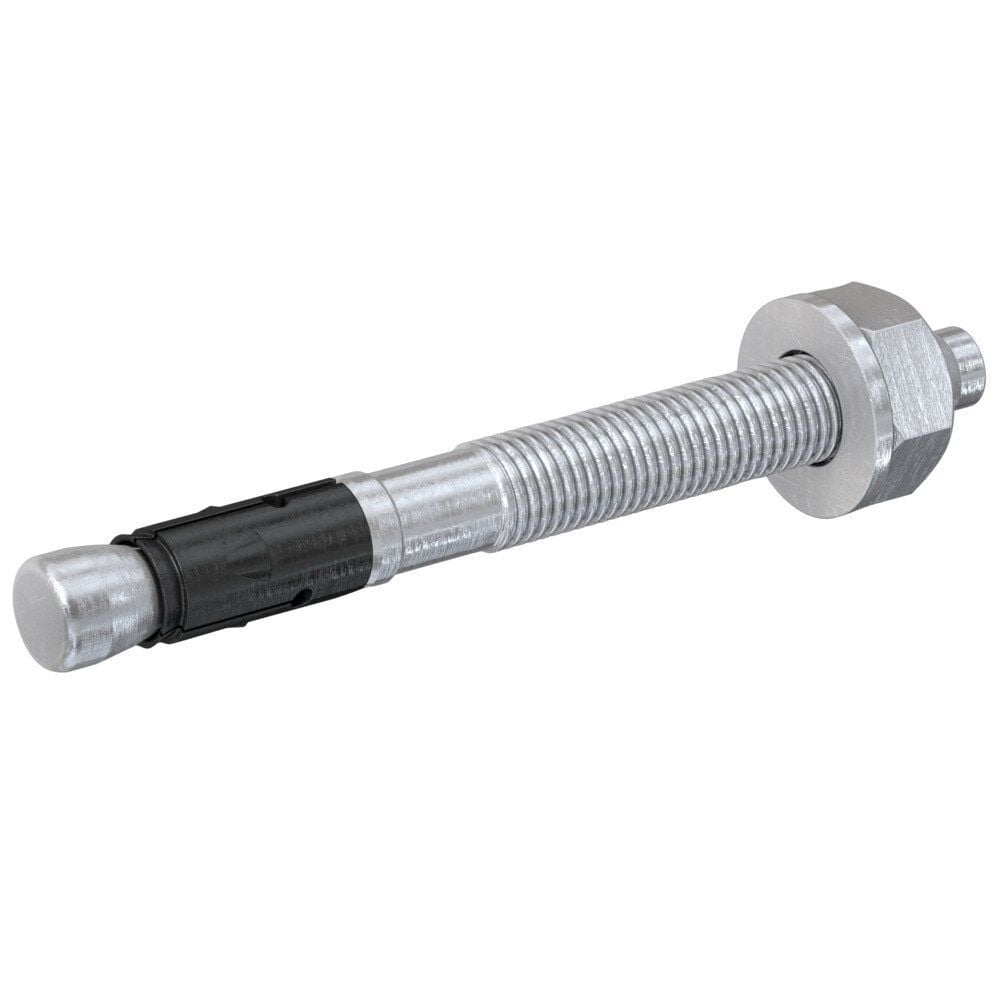

FISCHER FAZ II 12/30 Klipsli Çelik Dübel

Fischer klipsli dübel FAZ II, en zorlu gereksinimler için kullanılabilecek çelik ankrajdır. Ağır yükler çelik ankrajla çatlaklı yada çatlama ihtimali olan betona sabitlemek için kullanılır. İki gömme derinliği ve kolay montaj sayesinde FAZ II özellikle esnek bir şekilde kullanılabilir. Kanıtlanmış genleşme klipsi yükleri betona özellikle güvenli bir şekilde besler ve maksimum yük taşıma özellikleri sağlar. Çinko kaplı çelik versiyon, kapalı alanlardaki yükleri sabitlemek için kullanılır. Çelik ankraj korkulukların, kablo tepsilerinin ve konsolların sabitlenmesi için uygundur.

• Opsiyon 1'e ilişkin yeni ETA değerlendirmesiyle, çekme yükleri %10'a, kesme yükleri %17'ye kadar artırılmıştır; bu da daha az sayıda ve daha küçük ankraj elemanlarının kullanılmasına olanak sağlar.
• YENİ: Değişken ankraj derinlikleri, milimetre düzeyinde doğrulukla yüklere uyum sağlanmasını mümkün kılar (M8-M16).
• YENİ: FAZ II 6: Güvenli ve onaylı ankraj sağlayan, dünyanın ilk 6 mm delik çaplı ve ETA Opsiyon 1 klipsli dübel.
• Daha geniş uygulama alanı kapsamı: şimdi C12/15 ve C80/95 beton sınıfları için uygunluk sertifikasına sahip.
• ETA (onay), aynı zamanda, tozsuz matkap ve elmas karot delim uçlarını da kapsar.
• Sert kenar, donatılara çarpıldığında dahi genişleme klipsini yerinde tutarak güvenli bir montaj sağlar.
• Koninin ve genişleme klipsinin etkileşimi, yük taşıma kapasitesini önemli ölçüde arttırır ve minimum eksenel ve kenar boşluğuna olanak sağlar.
• Opsiyonel olarak önceden monte edilmiş normal pul veya GS büyük pul ile sunulmaktadır. Aynı zamanda, DIN 1052 ahşap inşaat standardı sonrası HBS pul ile sunulmaktadır.
• Çıkıntılı çakmalı koni montaj sırasında dişi hasarlardan korur.
• Özel, yüksek başlıklı somunlara (M10 ve M12) sahip yeni sürümler, mimari açıdan zorlu uygulamalar için idealdir ve göze hoş gelen bir ankraj sağlar. Ayrıca, başlıklı somun, kapalı şekli sayesinde yaralanmaya karşı koruma sağlar.
• FAZ II, başlık somununa ve ETA Opsiyon 1'e sahip tek klipsli dübeldir!
• Milimetre düzeyinde doğrulukla yüklere uyum sağlanmasını mümkün kılar (M6 - M16)
• Maksimum ankraj derinliğinde en yüksek yük FAZ II 10 A4 60mm
• Ankraj derinliği = 6,2 kN maksimum müsaade edilen çekme yükü ve 15,1 kN kesme yükü.
• 40 ila 60mm arasındaki ankraj derinlikleri için müsaade edilen yükler aynı çerçevede hesaplanabilir.
• Daha düşük ankraj derinlikleri sayesinde hızlı montaj FAZ II 10 A4 40mm
• Ankraj derinliği = 4,3 kN müsaade edilen çekme yükü ve 11,3 kN kesme yükü.

Uygulama Yerleri - Uygulama Yüzeyleri - İzin Belgeleri

• Korkuluk yapımı
• Korkuluk yapımı
• Cephe altyapı inşaatı
• Cephe altyapı inşaatı
• Ahşap korkuluk yapımı
• Çekme ankrajı
• Boru yolları
• Kablo tavaları
  • C20/25'den C50/60'a kadar çatlaklı ve çatlaksız beton
  • Beton C12/15
  • Beton C80/95 (sınıflandırılabilir)
    • ETA-05/0069
    • DoP 0186
    • DoP No. 0009
    • DoP No. 0121
    • ESR-2948

FISCHER FAZ II 12/30 Klipsli Çelik Dübel Teknik Verileri

• ETA Onay Belgesi : Var
• ICC onay belgesi : Var
• Sismik Onay : C1 / C2
• (d₀) Delme Çapı : 12 mm
• (h₂) Minim.Delme Derinliği : 120 mm
• (l) Dübel Uzunluğu : 130 mm
• (t_fix) Maks.Malzeme Bağlama Kalınlığı : 30 / 50 mm
• (M) Diş Ölçüsü : M 12 x 81 mm
• Somun Anahtar Ölçüsü : 19 mm
• Paker Miktarı : 20 adet
